Ébavurer le perçage sur la gaine du cylindre
NC5025

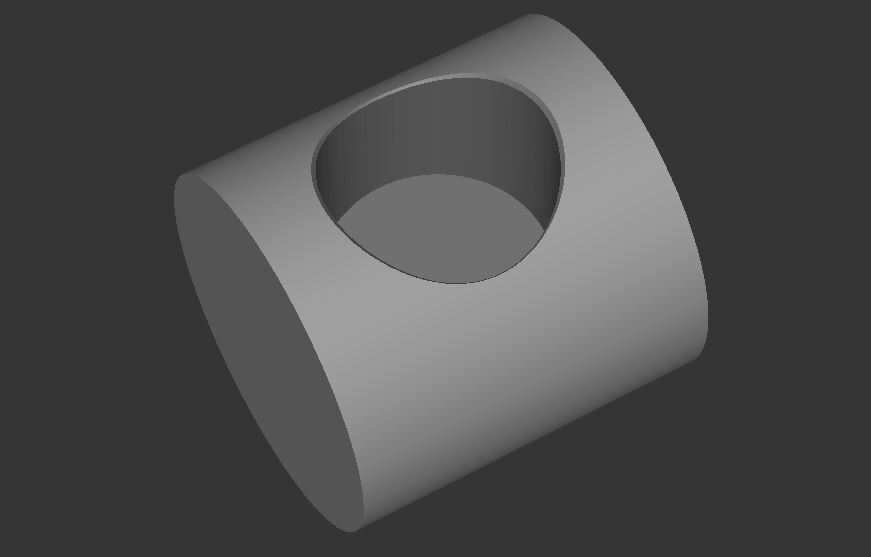

Programme CN permettant d'ébavurer un trou percé dans un cylindre perpendiculairement à l'axe du cylindre avec un outil de forme. Le mouvement de l'outil a alors lieu dans les trois axes linéaires. Tout d'abord, vous définissez tous les paramètres nécessaires. Dans l'exemple de programme, la CN crée d'abord le perçage avant de l'ébavurer. Pour l'ébavurage, la CN divise la trajectoire d'outil en trajectoires linéaires. Vous définissez le nombre de ces trajectoires linéaires dans le paramètre Division. Pour chacun de ces mouvements linéaires, la CN calcule un point final sur les axes X et Y et Z. Ensuite commence l'approche de ce point. La CN répète cette procédure jusqu'à ce que le point de départ soit de nouveau atteint.
L'axe du cylindre doit être parallèle à l'axe X !
