Rainure en forme de spirale sur un pourtour cylindrique

Rainure en forme de spirale sur un pourtour cylindrique

NC4215

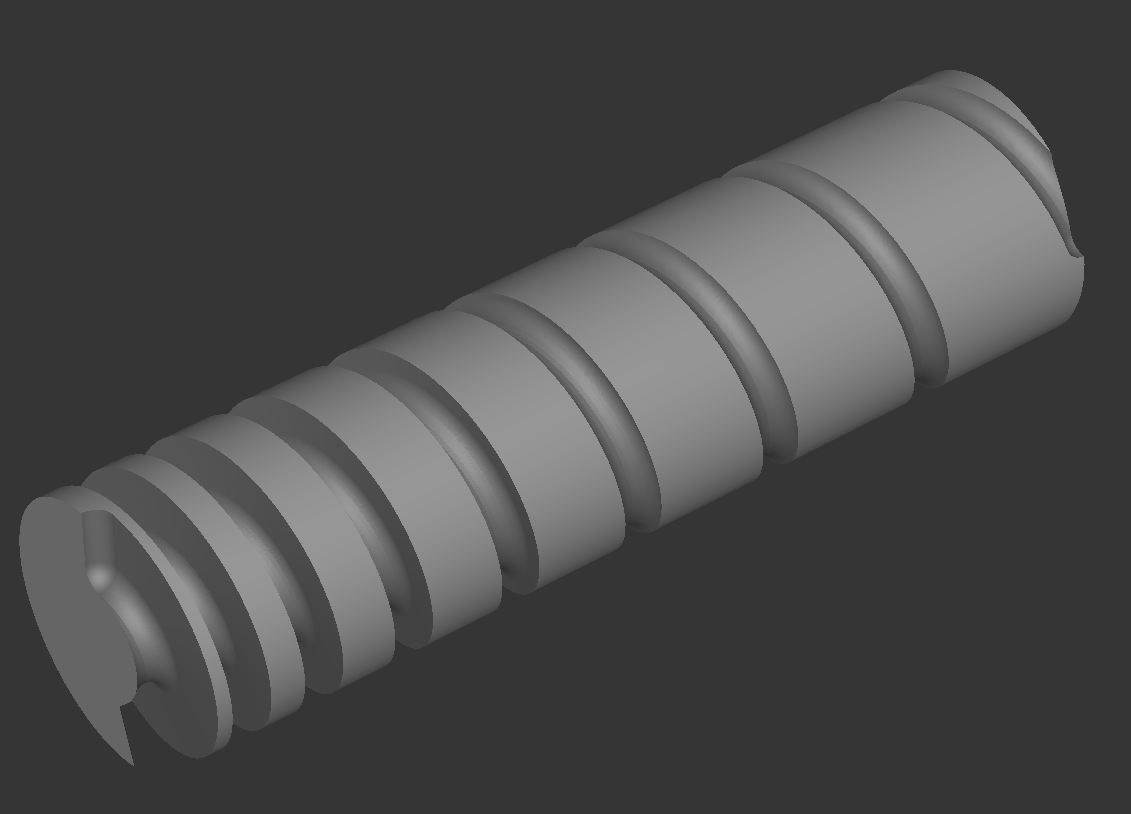

Rainure en forme de spirale sur un pourtour cylindrique Programme CN permettant d'usiner une rainure en forme de spirale sur le pourtour d'un cylindre. Le programme est conçu pour une machine doté d'un axe A. Tous les paramètres utiles se définissent en début de programme. C'est ici que vous définissez par exemple l'agrandissement du diamètre central ou la variation du pas de la spirale (vis d'extrudeuse). À partir de ces paramètres, la CN calcule la trajectoire de l'outil et lui fait parcourir cette trajectoire. Celle-ci se compose de plusieurs trajectoires linéaires pour lesquelles la CN calcule chaque fois le point final en coordonnées X, Z et A. C'est vous qui définissez au paramètre Division le nombre de séquences linéaires qui composent une rotation de l'axe A.

Le cylindre doit être serré au centre de l'axe A.

Program files

4215_fr.h

Product type

Fraisage Usinage simultané Fraisage à 5 axes ( X Y Z + axes pivotants) Programme CN Commande machine Poste de programmation Poste de programmation VirtualBox TNC 640 TNC 620 iTNC 530 TNC 320 TNC 426/430 TNC7
