Simulation graphique

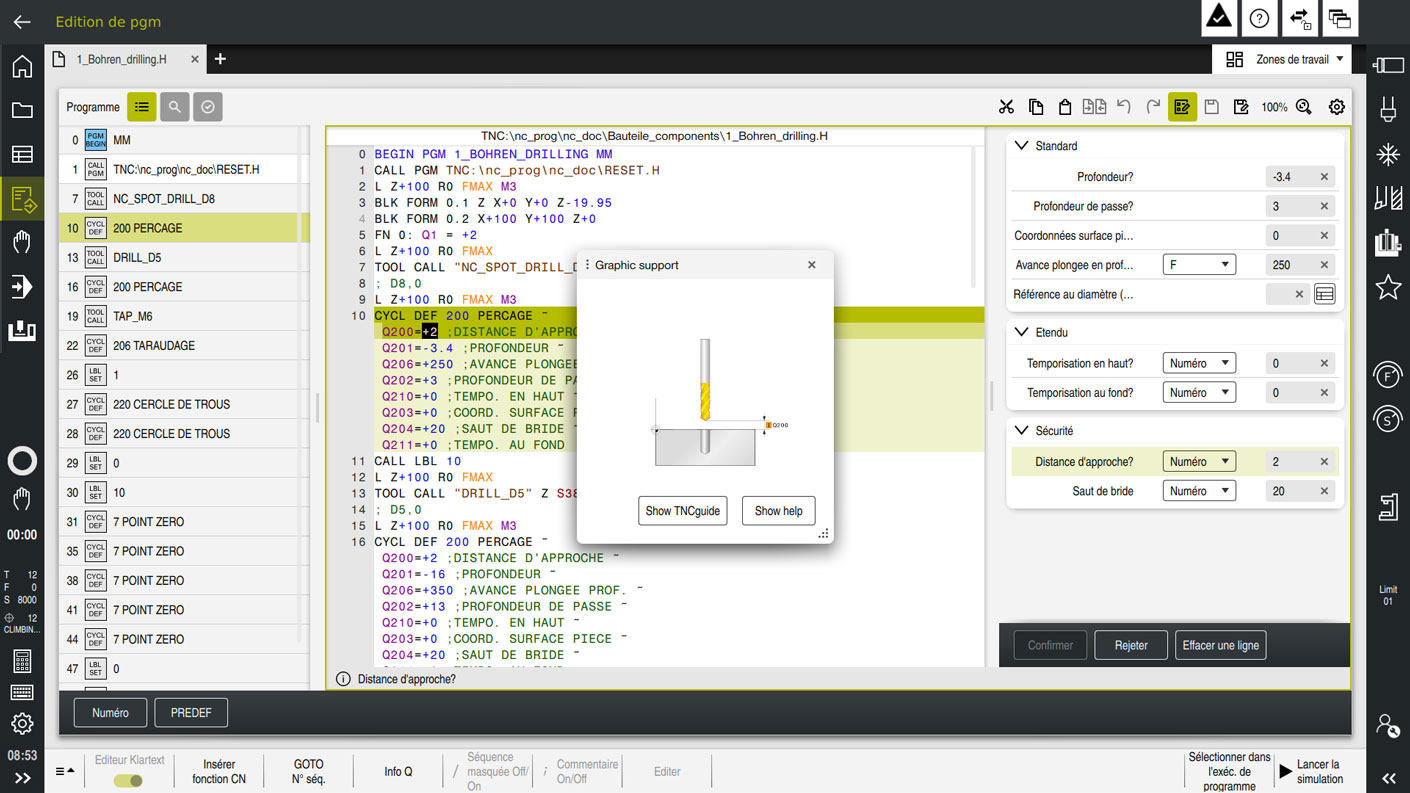

Figures d'aide

Lors de la programmation des cycles en dialogue Texte clair, la TNC affiche une figure d'aide explicite pour chaque paramètre.

Cela facilite la compréhension de la fonction et accélère le travail de programmation. Cette assistance à la programmation s'avère d'une aide particulièrement précieuse lorsque vous faites appel à des fonctions que vous n'avez pas l'habitude d'utiliser tous les jours.

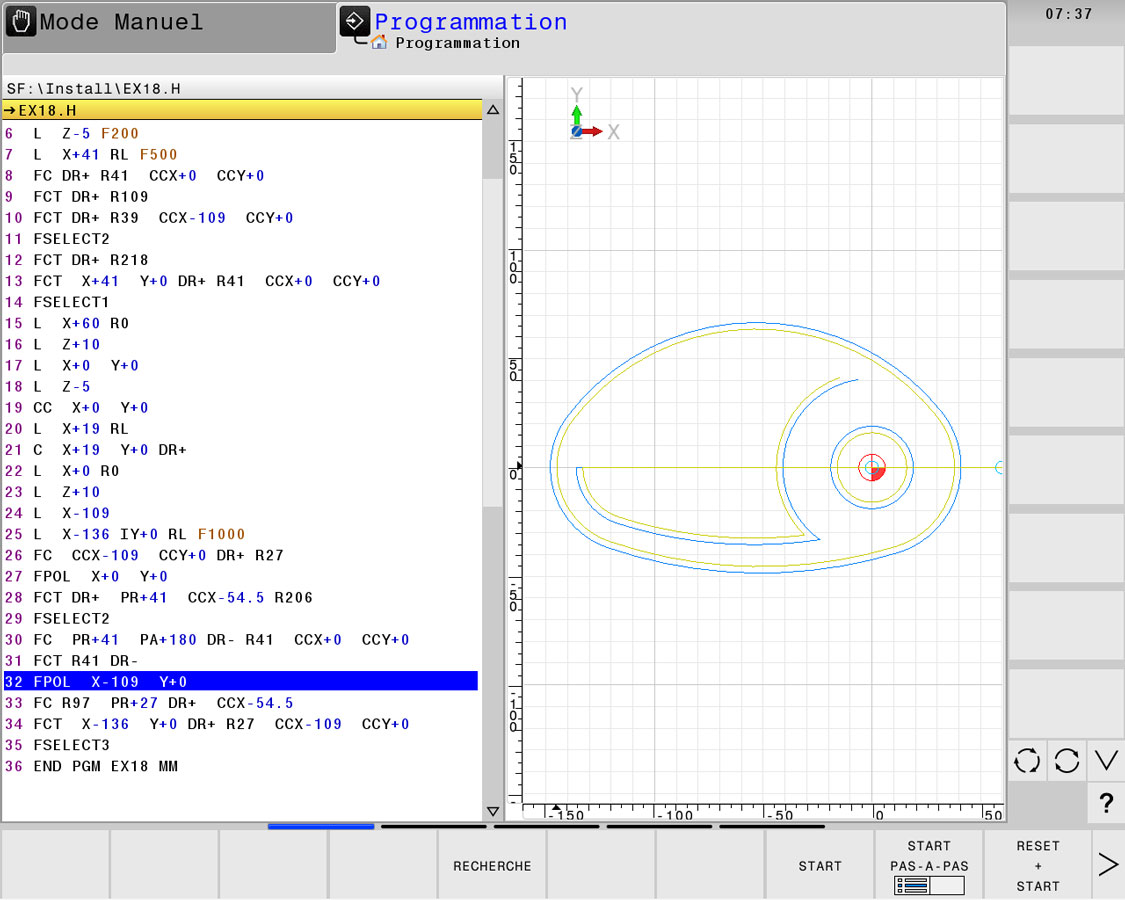

Graphique de programmation

La TNC dessine pas à pas chaque élément du contour que vous êtes en train de programmer. Ainsi, vous constatez immédiatement si le programme d'usinage correspond bien au dessin de la pièce.

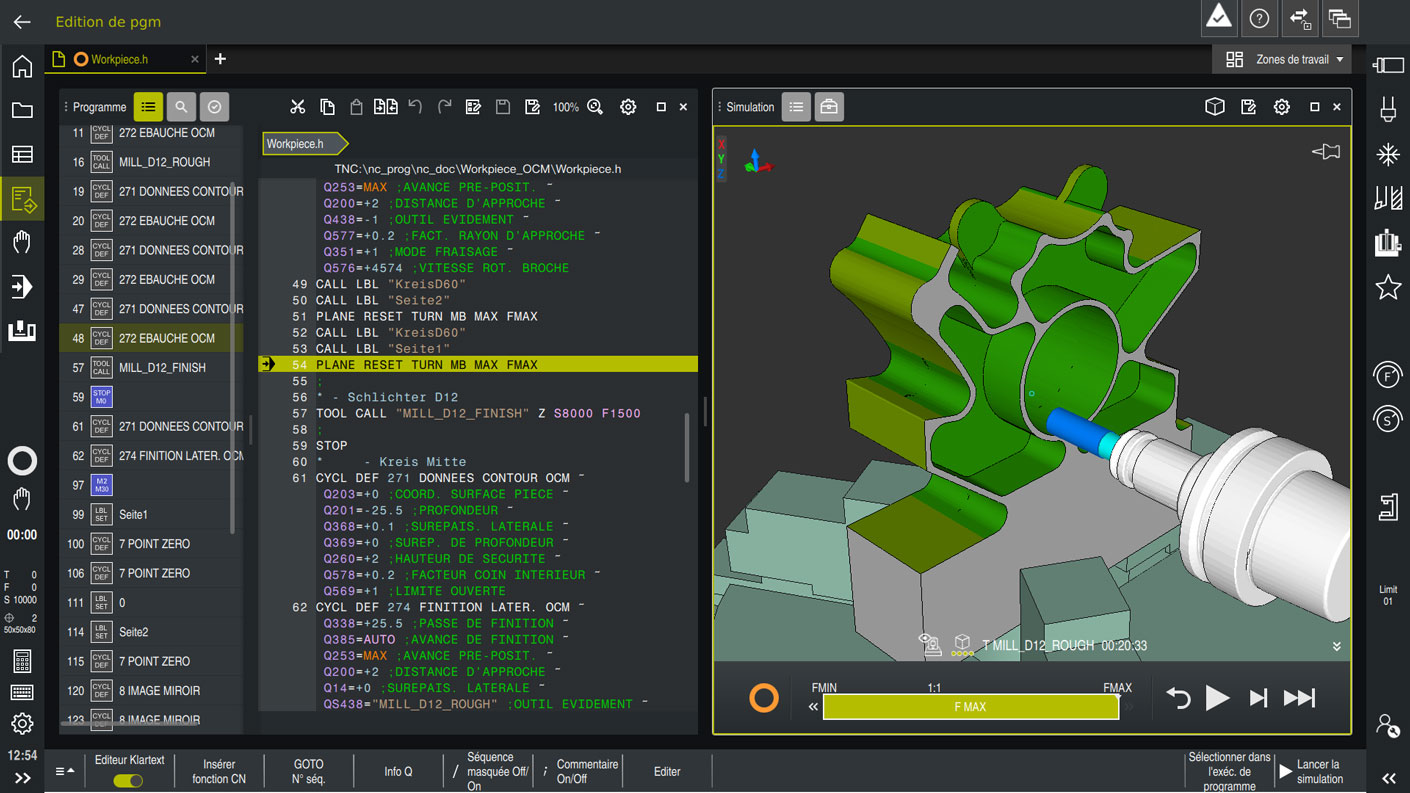

Graphique d'exécution de programme

Le graphique de programmation et le graphique de test restent disponibles parallèlement à l'usinage de la pièce. La TNC affiche en plus le graphique simulant l'usinage de la pièce en cours.

Un simple appui sur une touche et vous pouvez à tout moment jeter un œil à l'usinage de la pièce en cours pendant que vous programmez. Ceci s'avère particulièrement utile lorsque vous ne pouvez pas visualiser directement l'usinage à cause de l'arrosage et de la cabine de protection.

Graphique de test

Simple ou complexe, peu importe le type de programme que vous souhaitez contrôler : en mode Test de programme, la TNC simule un usinage graphiquement, en un rien de temps. La simulation graphique implique que la pièce soit usinée avec un outil de forme cylindrique. La représentation d'un usinage avec une fraise hémisphérique est également possible mais il faudra, dans ce cas, activer le tableau d'outils.
