Ébavurage de la surface inclinée d'un cercle sur trois axes à l'aide d'un outil de forme
NC5005

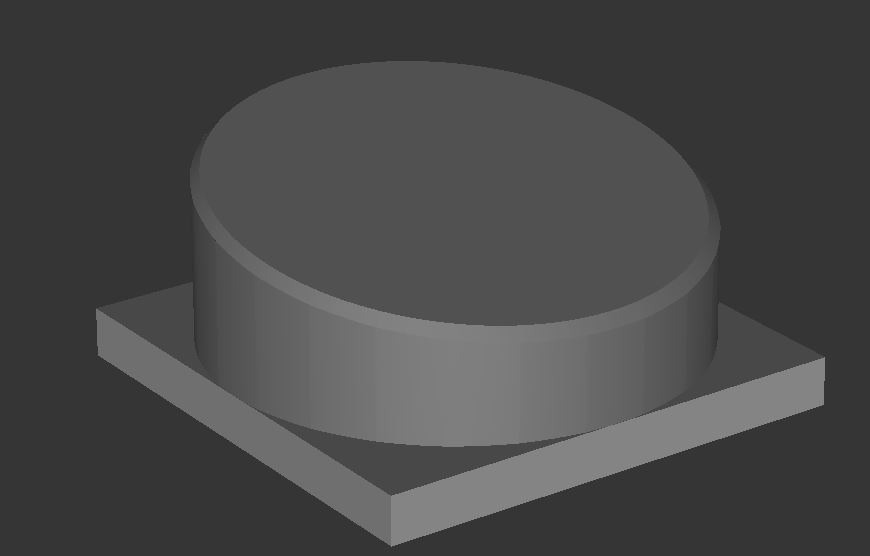

Programme CN permettant d'ébavurer un tenon circulaire ou un perçage sur une surface inclinée. Pour ce faire, vous utilisez un outil de forme que vous déplacez uniquement avec les trois axes linéaires. Tous les paramètres utiles se définissent en début de programme. Dans l'exemple de programme, la CN appelle ensuite un autre programme avec lequel elle fraise le tenon circulaire, puis fraise finalement la surface en biais. Dans ce programme, vous devez ajuster les outils, les entrées de cycle ou, selon l'application, les cycles eux-mêmes. Dans le programme principal, après l'appel du programme, définissez l'outil avec lequel l'ébavurage doit être effectué. Ensuite, la CN calcule la trajectoire de l'outil et lui fait parcourir cette trajectoire. Cette dernière se compose de plusieurs trajectoires linéaires pour lesquelles la CN calcule à chaque fois le point final en coordonnées X, Y et Z. Avec le paramètre de division, vous définissez en combien de trajectoires linéaires les 360 degrés doivent être divisés.
La profondeur et le rayon définis dans les paramètres se réfèrent à la pointe de l'outil, afin de pouvoir prendre en compte un éventuel décalage de l'outil, vers l'intérieur, l'extérieur ou en profondeur, lors de la définition !
