Motif de points en lignes sur une surface circulaire

Motif de points en lignes sur une surface circulaire

NC1025

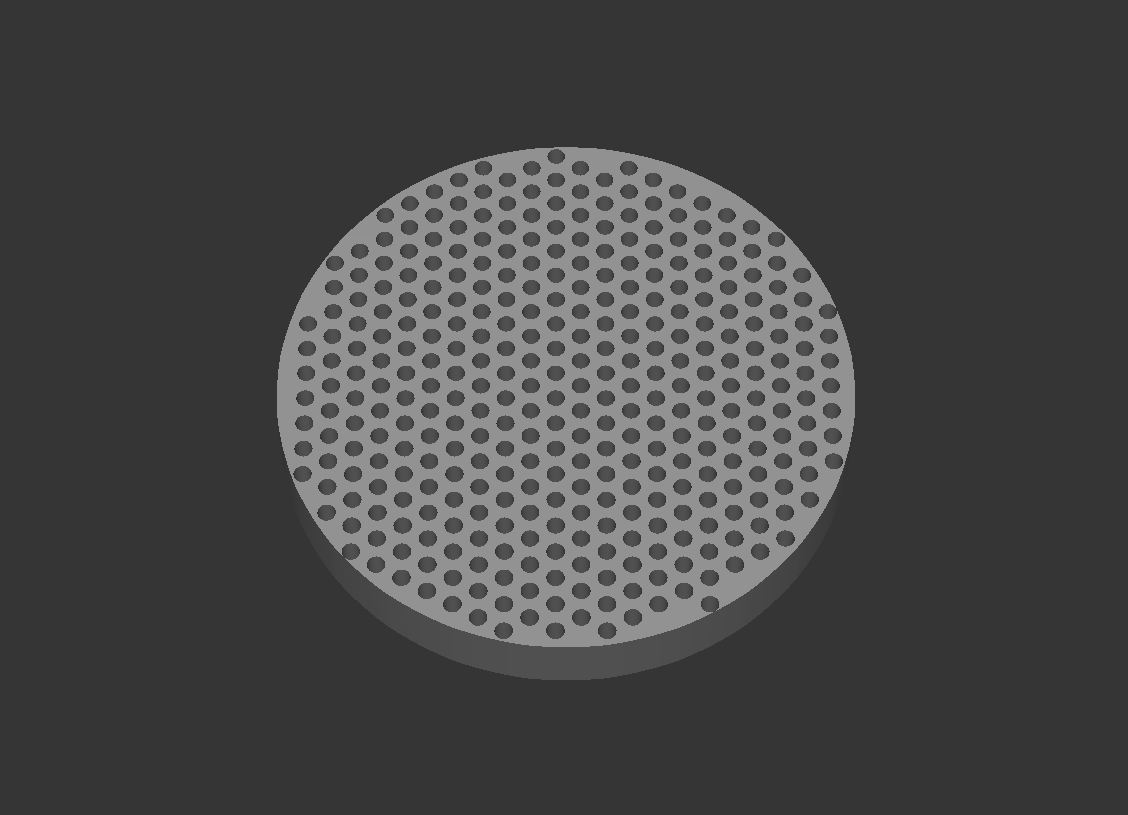

Programme CN permettant de définir un motif de points où les perçages sont réalisés en ligne sur une pièce de forme ronde (plaque de condensateur). Les lignes sont parallèles à l'axe X. La distance qui sépare les trous en X se définit dans un paramètre. Vous définissez également un facteur qui permet de déterminer la distance entre les lignes dans le sens Y, ainsi que d'autres paramètres qui se révèlent utiles au calcul. La CN se sert de ces valeurs pour calculer toutes les positions d'usinage possibles. Ces positions sont ensuite approchées et un cycle de perçage que vous avez vous-même défini est appelé. La CN tient compte du rayon d'outil au moment de déterminer la position.
