Visionneuse de documents

NC FAQ1107

Avec HEROS 5, vous pouvez ouvrir des fichiers PDF directement sur la CN. De cette manière, vous pouvez par exemple faire s'afficher le dessin de la pièce ou le schéma de serrage et les plans d'équipement dans une fenêtre auxiliaire.

  1. Appuyer sur la touche DIADUR qui se trouve à gauche ou positionner la souris sur le bord inférieur de l'image

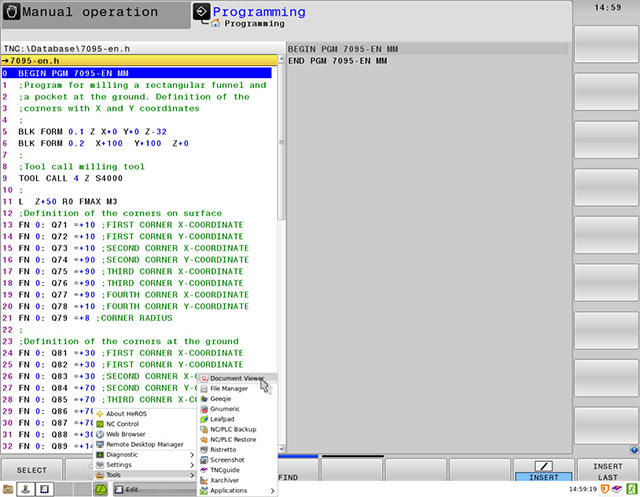

  2. Sélectionner Tools - Visionneuse de documents

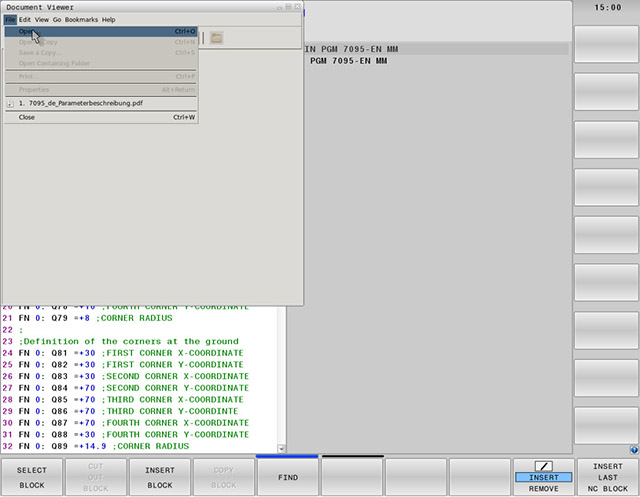

  3. Sélectionner Fichier - Ouvrir

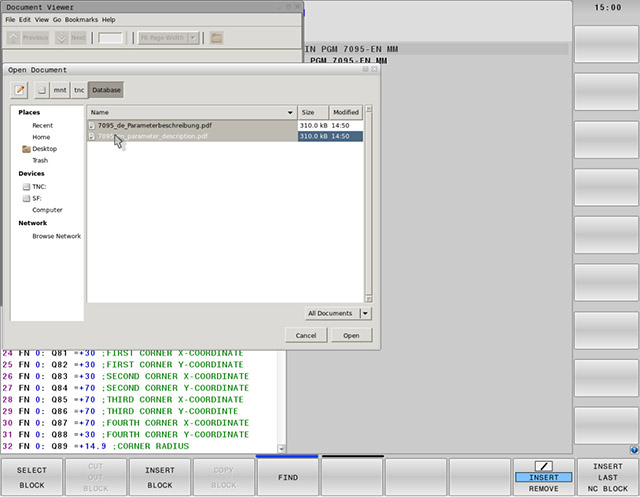

  4. Sélectionner un fichier

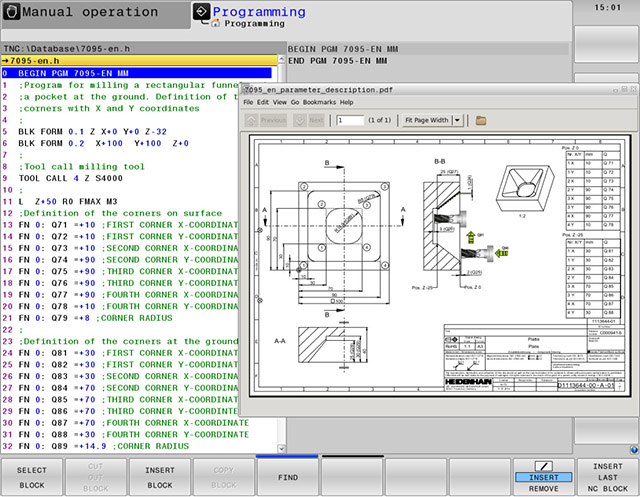

Le fichier PDF sélectionné s'affiche dans une fenêtre auxiliaire. La taille de la fenêtre peut être adaptée à l'aide de la souris et la fenêtre peut être déplacée à votre guise.
