Visionneuse d'images

NC FAQ1108

Avec HEROS 5, les types de fichiers suivants peuvent être ouverts directement sur la CN : .bmp, .gif, .jpg, .png. Cela vous permet par exemple d'afficher des images de serrage au moment de la configuration, de comparer des images avec la représentation graphique en mode Test de programme, ou encore de documenter des opérations de maintenance.

  1. Appuyer sur la touche DIADUR qui se trouve à gauche ou placer le curseur sur le bord inférieur de l'image.

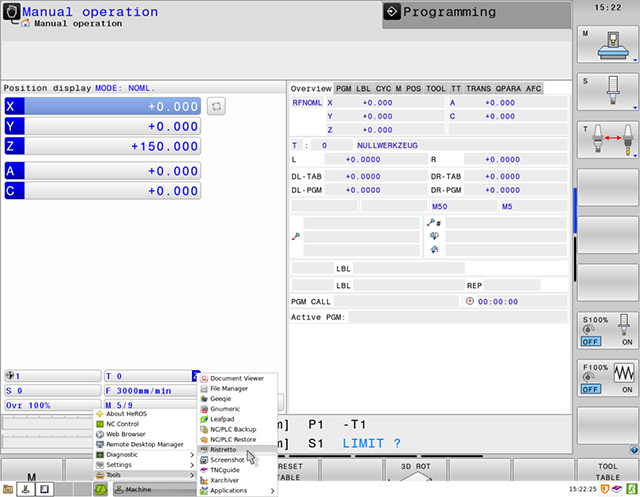

  2. Sélectionner Tools - Ristretto

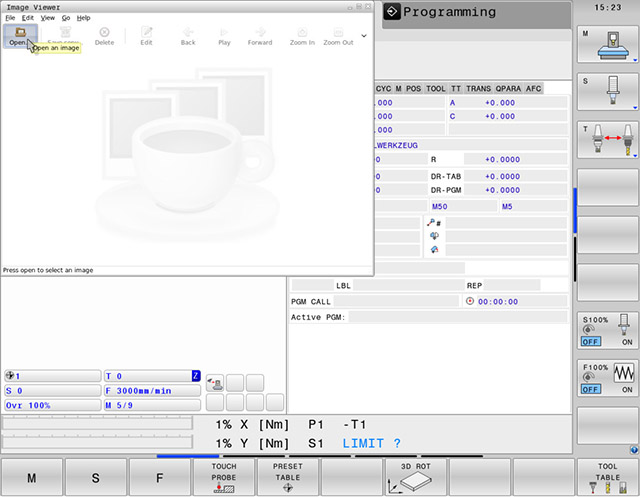

  3. Sélectionner Ouvrir

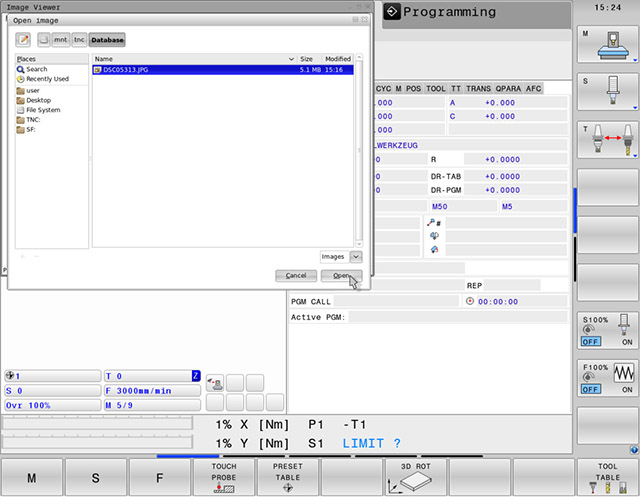

  4. Sélectionner Fichier

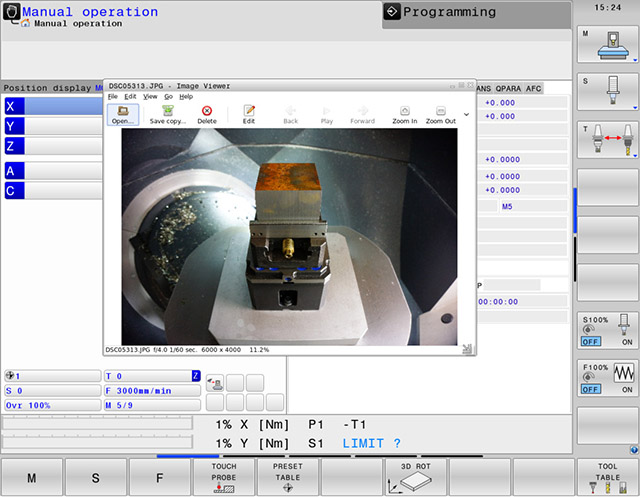

L'image sélectionnée s'affiche dans une fenêtre auxiliaire. La taille de la fenêtre peut être adaptée à l'aide de la souris et la fenêtre peut être déplacée à votre guise.
