Fraisage d'un filetage extérieur conique

Fraisage d'un filetage extérieur conique

NC3165

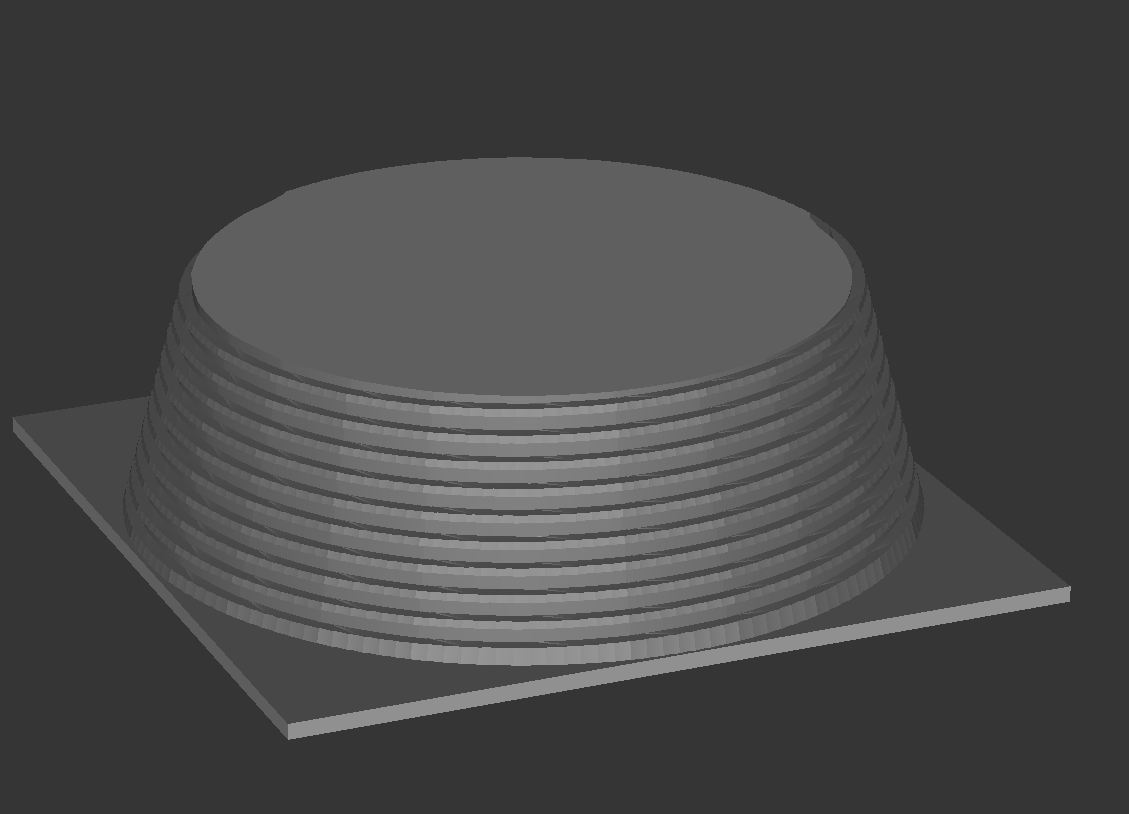

Programme CN permettant de fraiser un filetage extérieur conique. Cet exemple de programme est structuré de manière telle qu'un autre programme est appelé en premier lieu pour pré-fraiser le cône.

Dans ce programme appelé, vous devez commencer par définir tous les paramètres nécessaires, sur la base desquels la CN s'appuiera pour calculer les trajectoires et déplacer l'outil lors de l'usinage du cône. Dans le programme principal aussi, après l'appel de programme, vous devez définir tous les programmes nécessaires au fraisage du filet. La CN part de ces valeurs pour calculer la trajectoire de l'outil pour le filetage. Celle-ci se compose de plusieurs trajectoires linéaires pour lesquelles la CN calcule chaque fois le point final en coordonnées X, Y et Z avant d'approcher les points. L'usinage s'effectue toujours dans le sens Z négatif de manière à ce que le sens de rotation vous permette de déterminer s'il s'agit d'un filetage à droite ou à gauche.

Product type

Programme CN Commande machine Poste de programmation Poste de programmation VirtualBox Fraisage Fraisage à 3 axes (X Y Z) Fraisage 3 + 2 axes (X Y Z + axes d'inclinaison) Fraisage à 5 axes ( X Y Z + axes pivotants) TNC 640 TNC 620 iTNC 530 TNC 320 TNC7
