Motif de trous défini dans un tableau

Motif de trous défini dans un tableau

NC1065

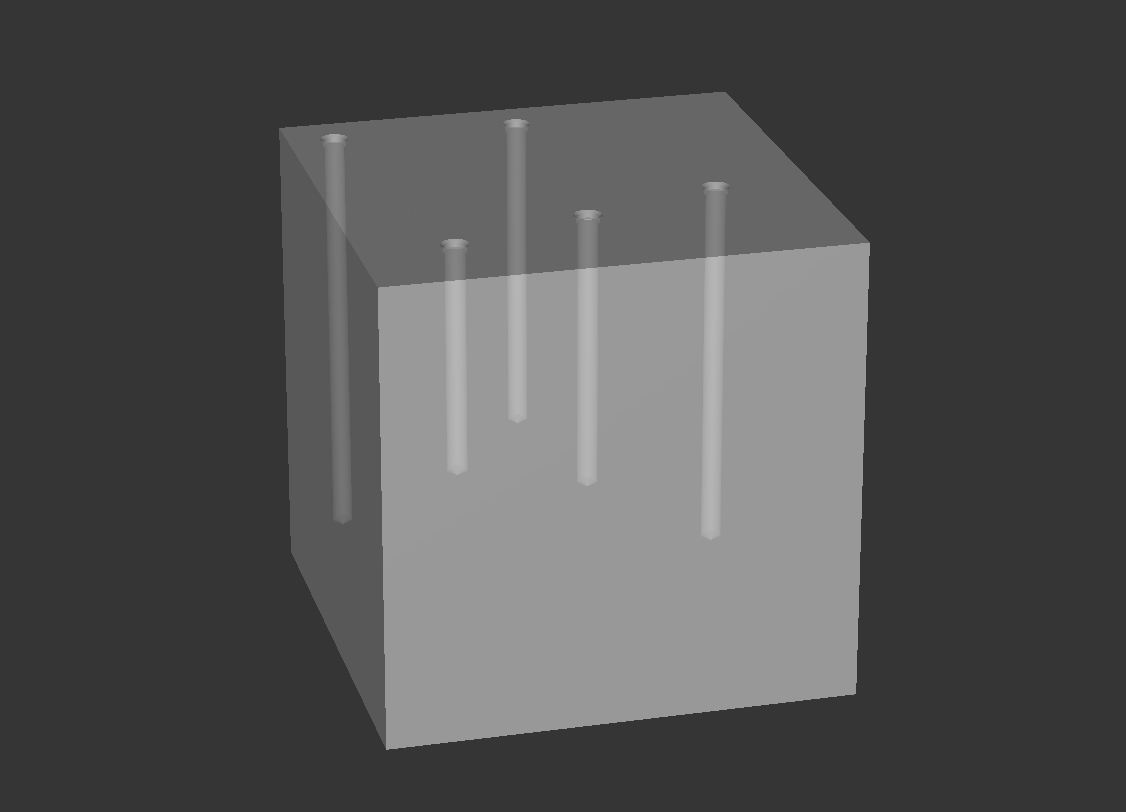

Programme CN permettant d'effectuer des perçages à plusieurs positions différentes. Dans cet exemple, les positions de perçage sont mémorisées dans un tableau. Cela a le mérite de pouvoir associer très facilement les différentes profondeurs de perçage, distances d'approche et avances à leur position. L'exemple est structuré de manière telle qu'un pointage est d'abord effectué aux différentes positions avant de procéder à un perçage pilote. Pour ces deux procédures, on a recours au cycle 203. Puis, les perçages sont effectués en profondeur. Pour cela, on utilise l'exemple d'application NC1070 des Solutions CN. Tous les paramètres utiles sont à renseigner dans le programme principal. A chacune des positions d'usinage, la CN se sert du cycle 12 ou de M99 pour appeler un programme, dans lequel le déroulement effectif du perçage est programmé.

Après avoir défini le cycle 203, vous définissez à partir de quelle ligne la CN doit lire les positions du tableau et combien de lignes doivent ensuite être lues. La CN lit ensuite la première ligne définie, approche la position et exécute le cycle. Puis, elle lit la ligne suivante dans le tableau jusqu'à ce que toutes les positions définies soient exécutées. Pour effectuer les perçages pilotes, vous devez uniquement définir le nouvel outil et redéfinir le paramètre Q201 pour changer la profondeur. La CN lit ensuite de nouveau les valeurs du tableau et exécute l'usinage. Pour le perçage final, vous devez définir tous les paramètres nécessaires. La profondeur est réglée à zéro, car c'est ainsi qu'elle est définie dans le tableau, pour ne pas que vous ayez à la définir de nouveau. Là encore, la CN lit le tableau et exécute le perçage aux différentes positions. Possible sur la TNC 426, à partir du logiciel CN 280 472-xx
