Usinage de la rangée de trous avec l'outil incliné

Usinage de la rangée de trous avec l'outil incliné

NC4225

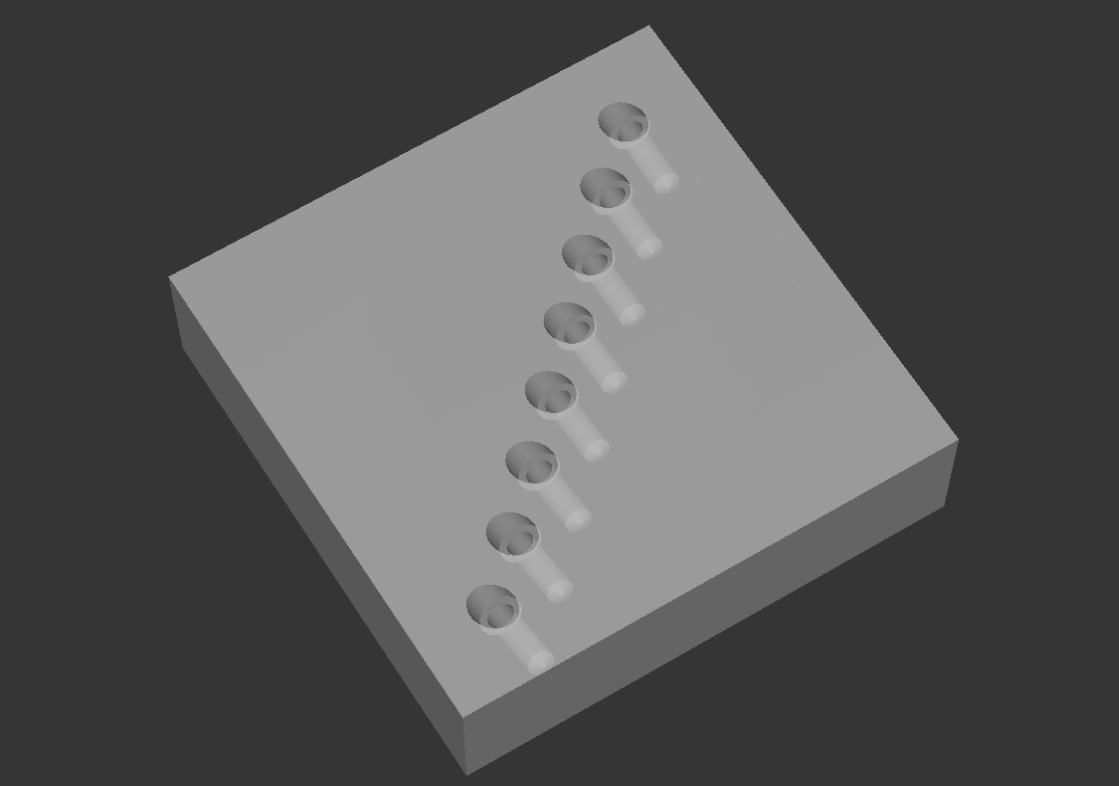

Programme CN permettant d'exécuter des cycles d'usinage sur une rangée, avec l'outil incliné. Vous définissez tous les paramètres nécessaires en début de programme. Dans l'exemple, ce sont les cycles 252 et 200 qui sont utilisés pour l'usinage. Pour ces exemples d'usinage aussi, certaines valeurs sont définies via des paramètres. Il vous faut donc veiller à la bonne affectation des valeurs lorsque vous remplacez des cycles. Le cas échéant, il vous faudra approcher une position de sécurité, donc dépendante de la machine, avant d'incliner les axes rotatifs.

À partir des paramètres que vous avez définis, la CN calcule les différentes positions d'usinage, les approche, incline le système de coordonnées et exécute l'usinage. Si la CN a effectué toutes ses opérations d'usinage, elle réinitialise toutes les conversions de coordonnées.

 Possible sur la TNC 426, à partir du logiciel CN 280 472-xx (remplacement des cycles requis)

Program files

4225_fr.H

Product type

Programme CN Commande machine Poste de programmation Poste de programmation VirtualBox Perçage Fraisage Fraisage à 3 axes (X Y Z) Fraisage 3 + 2 axes (X Y Z + axes d'inclinaison) Fraisage à 5 axes ( X Y Z + axes pivotants) Position d'usinage TNC 640 TNC 620 iTNC 530 TNC 320 TNC 426/430 TNC7
