Usinage ligne-à-ligne du rayon le long d'un contour avec des lignes de niveau

Usinage ligne-à-ligne du rayon le long d'un contour avec des lignes de niveau

NC3120

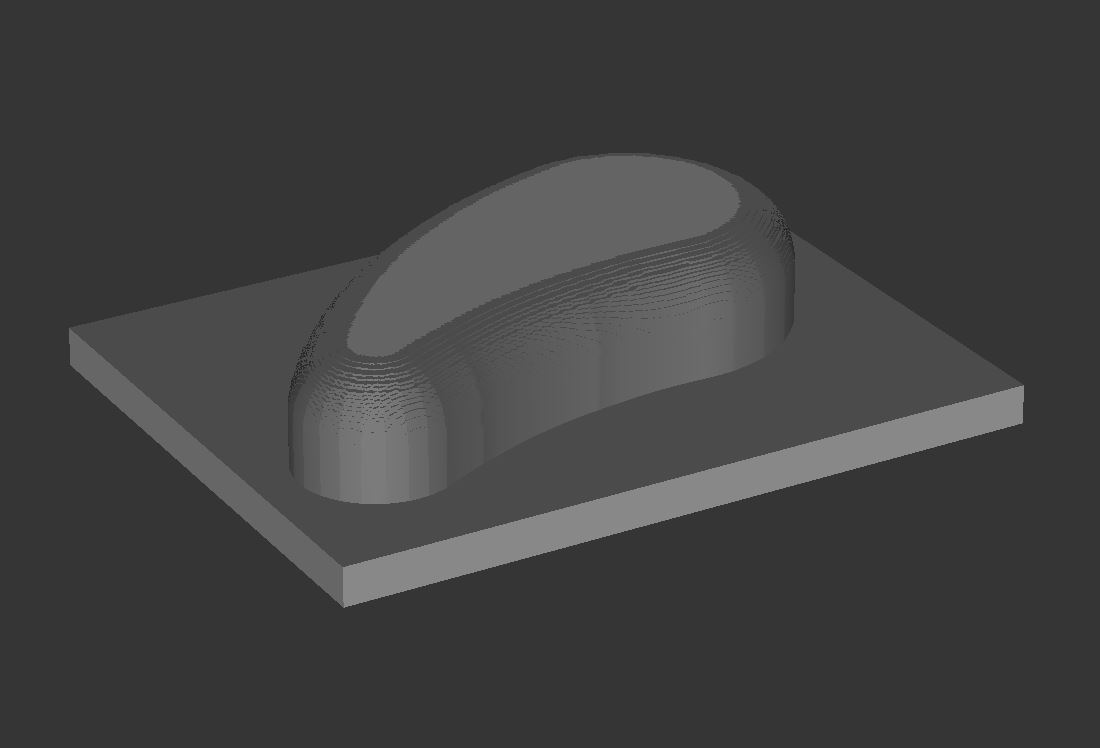

Programme CN permettant de réaliser un usinage ligne-à-ligne d'un rayon au niveau de l'arête supérieure d'un contour. En début de programme, vous devez définir tous les paramètres nécessaires et, à la fin du programme, décrire les contours dans les sousprogrammes. Dans cet exemple, la CN exécute le contour souhaité sous forme d'îlot. Pour cela, un cycle SL composé des cycles 14, 20 et 22 est programmé. Dans le cycle 14, deux contours sont définis : le LBL1 avec le contour de l'îlot et le LBL2 avec le contour d'une poche, plus grande que la pièce brute. Une fois le cycle exécuté, la CN calcule les valeurs nécessaires à l'usinage du rayon. Puis, le contour sur l'arête duquel le rayon doit être usiné, est défini dans un cycle 14 et l'usinage ligne-à-ligne des lignes de niveau est programmé dans un cycle 25. La CN calcule alors la profondeur de la trajectoire de contour de manière à ce que chacune des lignes de niveau puisse finalement produire le rayon programmé.
